项目介绍

深圳地铁国展站及国展北站，作为会展中心的重要交通站点，为应对展会的客流高峰，基于BIM模型，利用IOT等技术，实现车站的整体的三维呈现，展现用户关心的数据，包括报警信息的集中管理、设备设施的全生命周期管理、安防与消防的集中管控、客流监测与客流引导、应急疏散与演练等；可以多视角在模型内部沉浸式漫游，增强用户体验；多维度能耗分析，为节能减排提供辅助决策，提高车站的管理手段与效益。

项目主要功能

车站外景

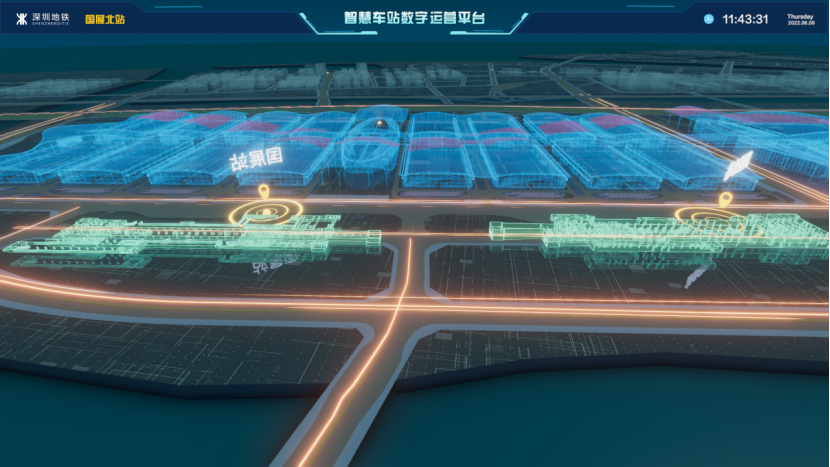

用户登陆系统后，首先进入“车站外景”，该界面主要展示了建筑模型国展站和国展北站及周边环境。

车站外景主要操作：

1、在首页上角模块有快捷操作包括:查看时间、查看名称和地点。

2、在建筑模型上，鼠标左键拖拽可旋转模型。

3、点击国展北站模型进入智慧车站。

智慧车站

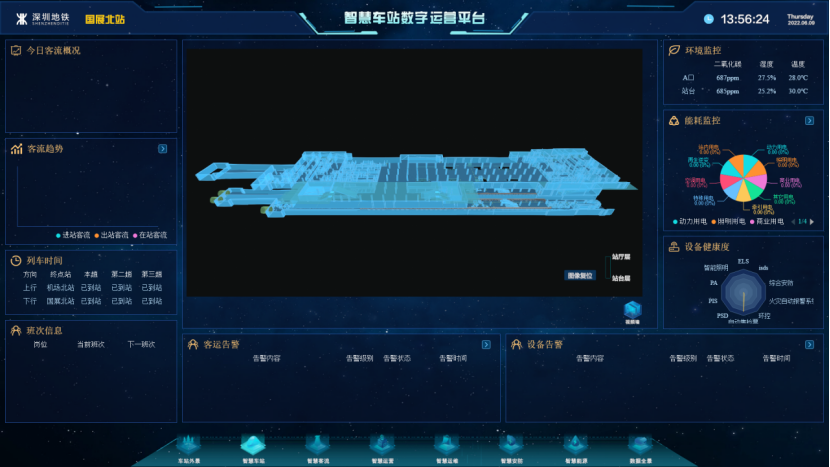

点击国展北站模型进入智慧车站，该界面主要展示：今日客流概况、客流趋势、列车时间、班次信息、环境监测、能耗监测、设备健康度、客运告警与设备告警。

智慧车站主要操作：

• • 视频墙与平面图切换；
  • 能耗监控右侧按钮点击进行能耗详情查看；
  • 客流趋势右侧按钮点击进行客流详情查看；
  • 客运告警右侧按钮点击进行告警详情查看；
  • 设备告警右侧按钮点击进行告警详情查看。

智慧客流

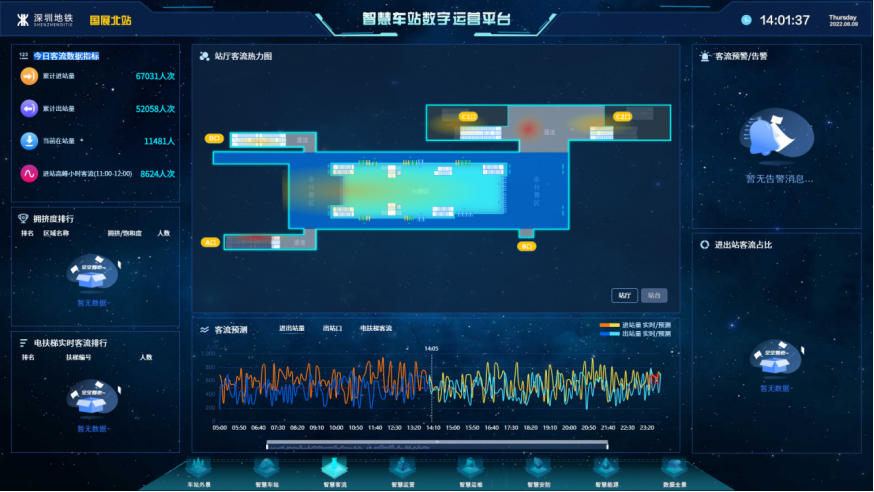

智慧客流该界面主要展示：今日客流数据指标、拥挤度排行、电扶梯实时客流排行、客流预警/告警、进出站客流占比、站厅客流热力图与客流预测。

智慧客流主要操作：

站厅客流热力图中站厅与站台之间切换展示。

客流预测中进出站量、出站口与电扶梯客流切换展示。

智慧运营

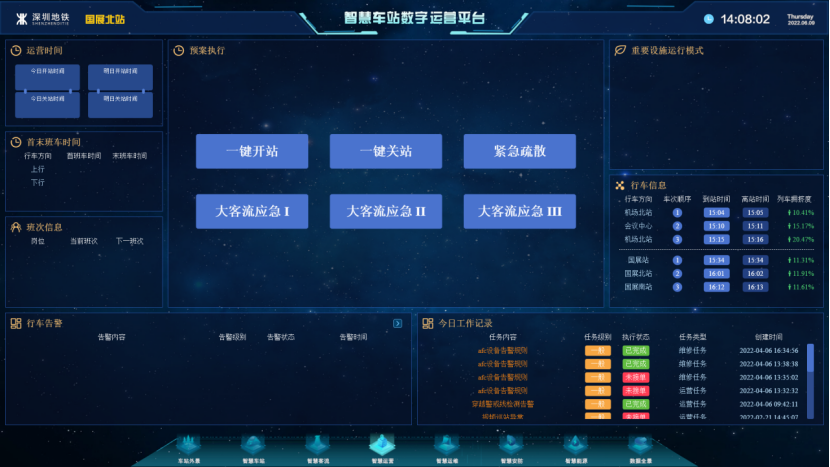

点击智慧运营菜单进入智慧运营，该界面主要展示：运营时间、首末班车时间、班次信息、行车告警、重要设施运行模式、行车信息与今日工作记录。

智慧运营主要操作：行车告警右侧按钮点击进行行车告警详情查看。

智慧运维

点击智慧运维菜单进入智慧运维，该界面主要展示：车站设备概况、BAS系统概况、PA系统概况、实时告警、故障统计、FAS系统概况、PSD系统概况、故障环比、设备健康度、AFC系统概况、电梯系统概况、预测告警、PIS系统概况与ISDS系统概况。

• 设备看板

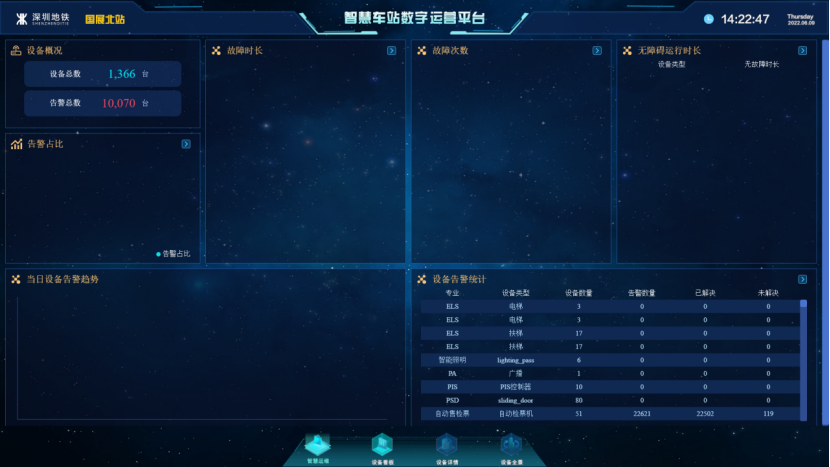

点击设备看板菜单进入设备看板，该界面主要展示：设备概况、告警占比、当日设备告警趋势、故障时长、故障次数、无故障运行时长与设备告警统计。

设备看板主要操作：

告警占比右侧按钮点击进行设备故障详情查看。

故障时长右侧按钮点击进行故障时长统计查看。

故障次数右侧按钮点击进行故障次数统计查看。

无故障运行时长右侧按钮点击进行故障时长统计查看。

设备告警统计右侧按钮点击进行告警统计列表查看。

• 设备详情

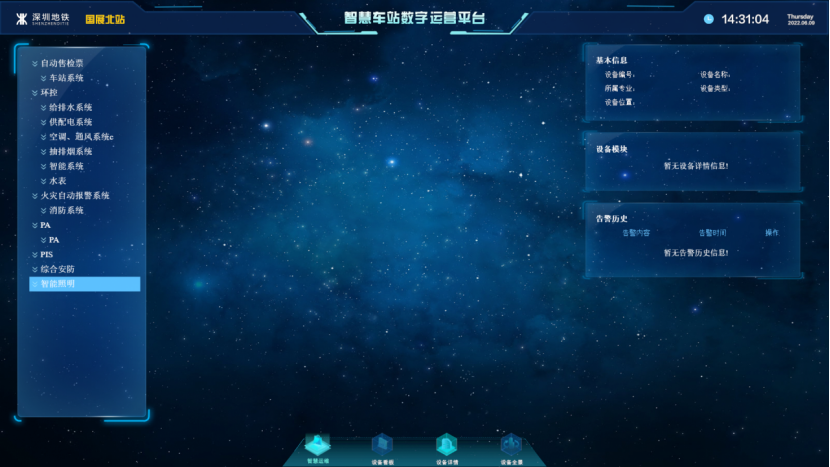

点击设备详情菜单进入设备详情，该界面主要展示：设备树状图、基本信息、设备模块与告警历史。

设备详情主要操作：点击设备全景菜单进入设备全景，该界面主要展示：设备树状图、车站模型。

智慧安防

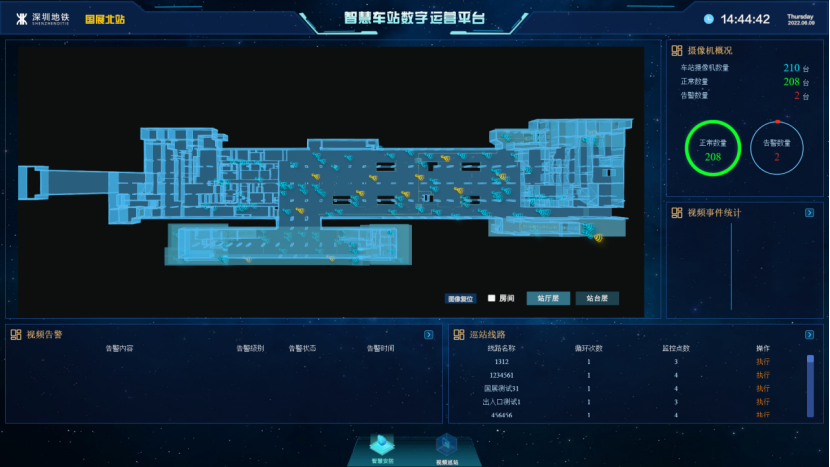

点击智慧安防菜单进入智慧安防，该界面主要展示：模型、摄像机概况、视频事件统计、视频告警与巡站线路。

智慧安防主要操作：

勾选房间按钮展示房间面片。

在建筑模型上，鼠标左键拖拽可旋转模型。

点击图像复位按钮，模型复位到默认位置。

站台层与站厅层切换。

视频告警右侧按钮点击进行告警列表查看。

视频事件统计右侧按钮点击进行巡站记录查看。

巡站线路右侧按钮点击进行巡站线路列表查看。
